Six-Beam Special Events Antenna | MBMD6F-U7A | |||
|
This CCI Single Band low dispersion Multibeam Antenna contains six Independent Mid Band LTE Optimized Beams with 4x4 MIMO capability or twelve Independent LTE Optimized Beams with 2x2 MIMO capability covering 1695-2360 MHz frequencies. This single Band low dispersion Multibeam Antenna is intended for use at data hotspots and other congested locals, where social media and the ability to share photos and videos and other high demand applications require high capacity and high data rates. |
Ports | 24 × Mid Band Ports for 1695-2360 MHz | |||
Frequency Range | 1695-1780 MHz | 1850-1995 MHz | 2110-2200 MHz | 2300-2360 MHz |
Gain (Peak) | 20.3 dBi | 20.0 dBi | 20.1 dBi | 20.6 dBi |
Gain (Average)* | 19.3 dBi | 19.0 dBi | 19.0 dBi | 19.9 dBi |
Azimuth Beamwidth (-3dB) | 9.8° | 9.7° | 9.5° | 8.6° |
Azimuth Beam Crossover | 10.5 dB | 10.5 dB | 10.5 dB | 10.5 dB |
Elevation Beamwidth (-3dB) | 22.5° | 23.9° | 25°.0 | 22.6° |
Electrical Downtilt | 6° | 6° | 6° | 6° |
Azimuth Side Lobe Suppression (SLL) | < -20 dB | < -21 dB | < -20 dB | < -20 dB |
Elevation Side Lobe Suppression (SLL) (1st Upper) | < -20 dB | < -17 dB | < -18 dB | < -17 dB |
Front-to-Back Ratio @180° | > 40 dB | > 40 dB | > 40 dB | > 40 dB |
Cross-Polar Discrimination at Peak | > 24 dB | > 25 dB | > 24 dB | > 24 dB |
Cross-Polar Port-to-Port Isolation | > 30 dB | > 30 dB | > 30 dB | > 30 dB |
Interbeam Co-Pol Isolation (Adjacent Beams) | > 25 dB | > 25 dB | > 20 dB | > 20 dB |
Interbeam Co-Pol Isolation (Non-Adjacent Beams) (Worse Case) | > 15 dB | > 14 dB | > 12 dB | > 12 dB |
Voltage Standing Wave Ratio (VSWR) | < 1.5:1 | < 1.5:1 | < 1.5:1 | < 1.5:1 |
Passive Intermodulation (2×20W) | ≤ -153 dBc | ≤ -153 dBc | ≤ -153 dBc | ≤ -153 dBc |
Input Power Continuous Wave (CW) | 300 watts | 300 watts | 300 watts | 300 watts |
Polarization | Dual Pol 45° | Dual Pol 45° | Dual Pol 45° | Dual Pol 45° |
Input Impedance | 50 ohms | 50 ohms | 50 ohms | 50 ohms |
Lightning Protection | DC Ground | DC Ground | DC Ground | DC Ground |
* Electrical specifications follow document "Recommendation on Base Station Antenna Standards" (BASTA) V11.1. All specifications are subject to change without notice. |
Dispersion Related Electrical Specifications | ||||
Frequency Range | 1695-1780 MHz | 1850-1995 MHz | 2110-2200 MHz | 2300-2360 MHz |
Gain over all Tilts Tolerance (Worse Case) | 0.3 dB | 0.5 dB | 0.4 dB | 0.3 dB |
Azimuth Beamwidth Tolerance at 3 dB | 0.4° | 0.5° | 0.3° | 0.3° |
Elevation Beamwidth Tolerance at 3 dB | 0.3° | 0.7° | 0.7° | 0.4° |
Azimuth Beam Peak Tolerance (Worse Case) | 0.8° | 1.4° | 0.9° | 0.7° |
Azimuth Beam Crossover Tolerance average across all beams | 0.5 dB | 0.7 dB | 0.5 dB | 0.4 dB |
All specifications are subject to change without notice. |
Dimensions (L×W×D) | 85.0×47.8×8.6 in (2159×1214×218 mm) |
Survival Wind Speed | > 150 mph (> 241 kph) |
Front Wind Load1 | 827 lbf @ 100 mph 3678 N @ 161 kph |
Side Wind Load1 | 37 lbf @ 100 mph 164 N @ 161 kph |
Effective Projective Area (EPA), Front1 | 33.4 ft2 (3.1 m2) |
Weight * | 203.9 lbs (92.5 kg) |
Connector | 24 × 4.3-10 female |
Mounting Pole | 2x 2 to 5 in (5 to 12 cm) |
Mounting Pole Spacing | 31.5 in (800 mm) |
1Windload values calculated using CFD analysis * Weight excludes mounting |

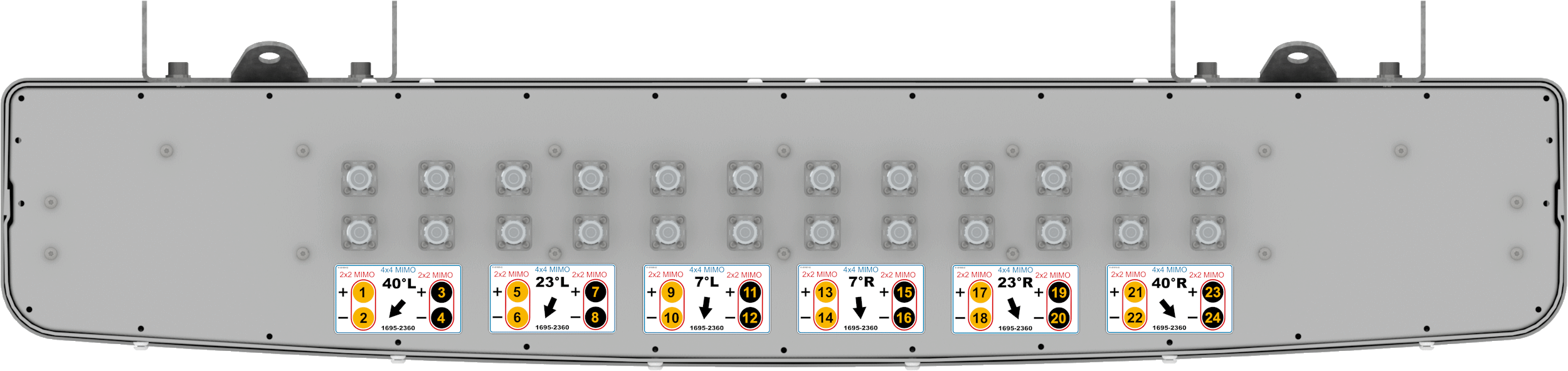

Bottom View | |
Connector Spacing | |
For detailed information on additional antenna patterns, contact customer support at |
1720 MHz Azimuth with Elevation 6° | 1770 MHz Azimuth with Elevation 6° |

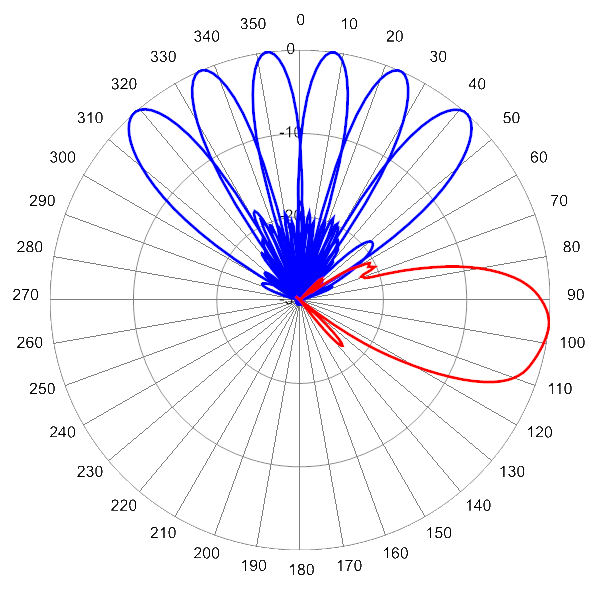

1880 MHz Azimuth with Elevation 6° | 1970 MHz Azimuth with Elevation 6° |

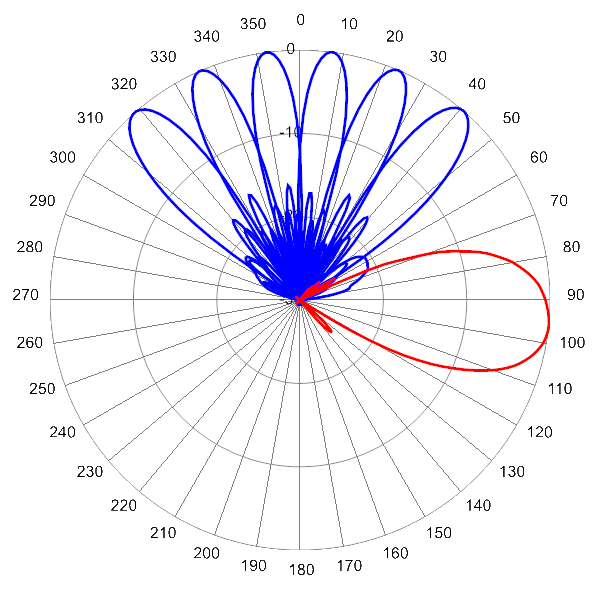

2110 MHz Azimuth with Elevation 6° | 2155 MHz Azimuth with Elevation 6° |

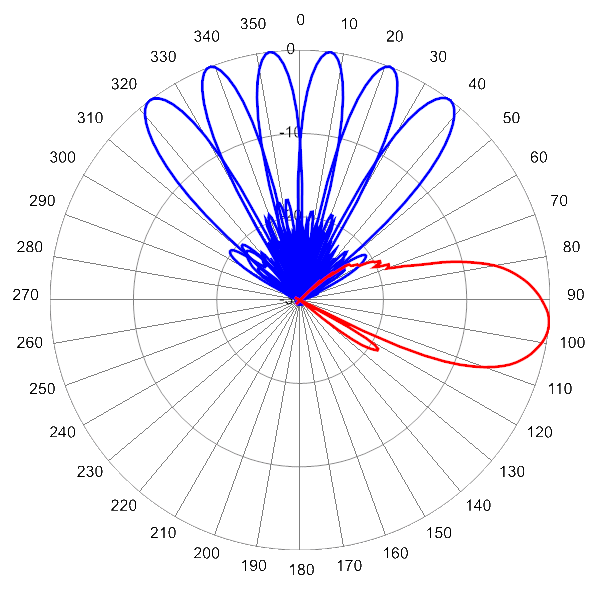

2310 MHz Azimuths with Elevation 6° | 2355 MHz Azimuths with Elevation 6° |
MBK-01 | MBK-01 Mounting Kit |
MBMD6F-U7AA-K | 7 foot (2.2 m) Special Events Mid Band 6-Beam Antenna with fixed electrical tilt, 4.3-10 connectors and 2x MBK-01 mounting bracket. |
MBK-01(x2) | Mounting bracket kit (top and bottom) with 0° to 10° mechanical tilt adjustment |
