Overview
CCI’s Corrugated Regular Jumpers are made using 0.195 inch corrugated cable with foam dielectric. These jumpers come in various lengths to enable the deployment of CCI antennas, filter and amplifier products. Each jumper assembly is constructed with premium 4.3-10, N-type male or TNC connectors installed on both ends. Custom assemblies and right-angle connectors are available upon request. |
Electrical Specifications
RF Parameter | |||
Frequency Range (MHz) | 380 - 2700 | 3400 - 4200 | 5100 - 6000 |
VSWR | ≤ 1.20 | ≤ 1.23 | ≤ 1.28 |
Return Loss (dB) | ≤ 21 | ≤ 19 | ≤ 16.5 |
Insertion Loss (dB/meter + connector loss) | ≤0.7563 dB/m +0.2 dB | ≤0.9059 dB/m + 0.2 dB | ≤1.079 dB/m +0.24 dB |
Intermodulation Performance | <-160 dBc at 2 × +43 dBm tones | ||
Impedance | 50 ohm | ||
DC Test Voltage | 1000 V | ||
Insulation Resistance (Mohms) | ≥1000 | ||
Power rating |
Construction | |||
Jacket Material | UV and sunlight resistant black polyethylene | ||
Outer Conductor Material | Copper-tin-zinc 3um clad on Brass | ||
Dielectric Material | Foam Polyethylene | ||
Flexibility | Corrugated | ||
Inner Conductor Material | Spring Copper Au 0.1m | ||
Jacket Color | Black |
Parts & Accessories
JP5-88C19-3M3M-300 | N-Type Male to N-Type Male 0.195" Jumper - 30 Meters |

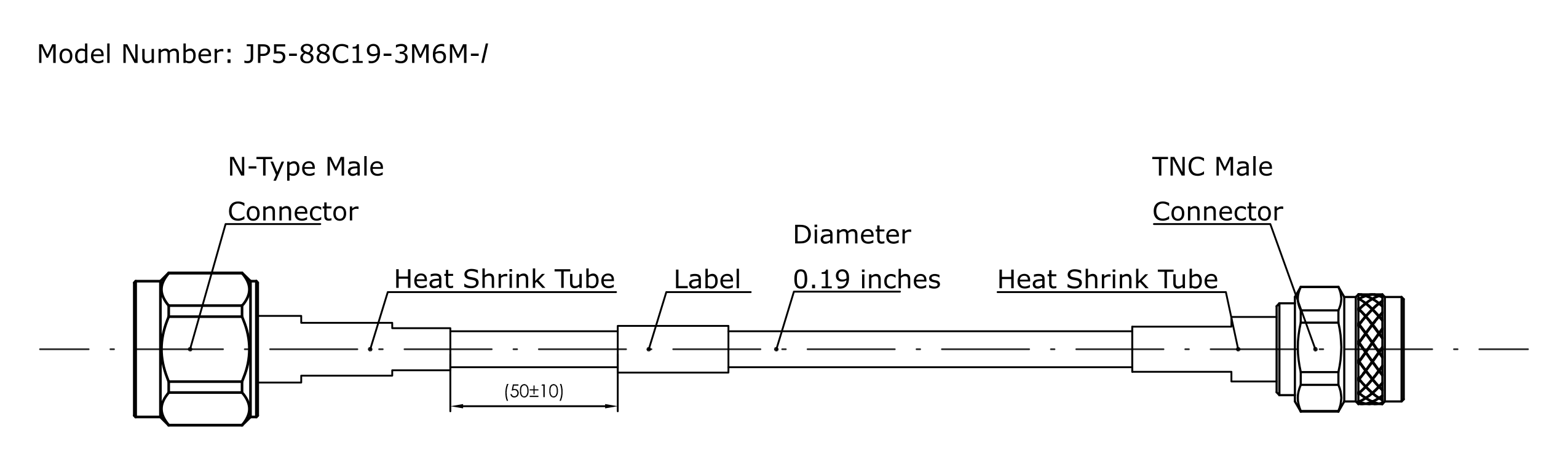

JP5-88C19-3M6M-300 | N-Type Male to TNC Male 0.195" Jumper - 30 Meters |
JP5-88C19-3M2M-300 | N-Type Male to 4.3/10 Male 0.195" Jumper - 30 Meters |
JP5-88C19-3M3M-500 | N-Type Male to N-Type Male 0.195" Jumper - 50 Meters |
JP5-88C19-3M6M-500 | N-Type Male to TNC Male 0.195" Jumper - 50 Meters |
JP5-88C19-3M2M-500 | N-Type Male to 4.3/10 Male 0.195" Jumper - 50 Meters |
JP5-88C19-3M3M-800 | N-Type Male to N-Type Male 0.195" Jumper - 80 Meters |
JP5-88C19-3M6M-800 | N-Type Male to TNC Male 0.195" Jumper - 80 Meters |
JP5-88C19-3M2M-800 | N-Type Male to 4.3/10 Male 0.195" Jumper - 80 Meters |
JP5-88C19-3M3M-1000 | N-Type Male to N-Type Male 0.195" Jumper - 100 Meters |
JP5-88C19-3M6M-1000 | N-Type Male to TNC Male 0.195" Jumper - 100 Meters |
JP5-88C19-3M2M-1000 | N-Type Male to 4.3/10 Male 0.195" Jumper - 100 Meters |
|
